    ASME/ANSI B16.5 Class150 Threaded Flanges Dimensions and Weight

    ASME/ANSI B16.5 Threaded Flange 150LBS Dimensions and Weight List

    Threads according to ASME B1.20.1

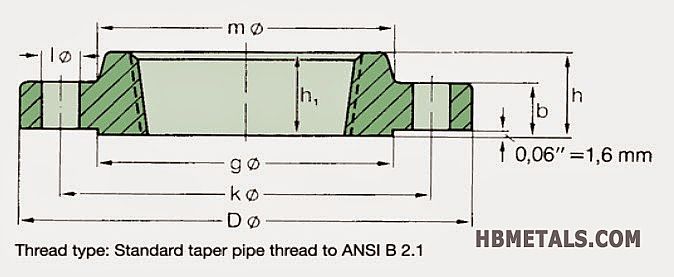

    ASME/ANSI B16.5 Threaded Flange 150LBS
    Pipe
    Flange
    Hub
    Raised
     Face
    Bolting Dimensions
    Approx.
    Weight
    Nominal
    Size
    O D
    in.
    mm
    D
    in.
    mm
    J
    in.
    mm
    b
    in.
    mm
    h/h1
    in.
    mm
    m
    in.
    mm
    g
    in.
    mm
    Number
    l
    in.
    mm
    k
    in.
    mm

    Pounds
    Kgs
    1/2"
    0,84
    21,3
    3,50
    88,9

    0,44
    11,2
    0,62
    15,7
    1,19
    30,2
    1,38
    35,1
    4
    0,62
    15,7
    2,38
    60,5
    0,9
    0,39
    3/4"
    1,05
    26,7
    3,88
    98,6
    0,50
    12,7
    0,62
    15,7
    1,50
    38,1
    1,69
    42,9
    4
    0,62
    15,7
    2,75
    69,9
    1,2
    0,56
    1"
    1,315
    33,4
    4,25
    108,0
    0,56
    14,2
    0,69
    17,5
    1,94
    49,3
    2,00
    50,8
    4
    0,62
    15,7
    3,12
    79,2
    1,7
    0,78
    1 1/4"
    1,66
    42,2
    4,62
    117,3
    0,62
    15,7
    0,81
    20,6
    2,31
    58,7
    2,50
    63,5
    4
    0,62
    15,7
    3,50
    88,9
    2,3
    1,03
    1 1/2"
    1,90
    48,3
    5,00
    127,0
    0,69
    17,5
    0,88
    22,4
    2,56
    65,0
    2,88
    73,2
    4
    0,62
    15,7
    3,88
    98,6
    2,9
    1,32
    2"
    2,375
    60,3
    6,00
    152,4
    0,75
    19,1
    1,00
    25,4
    3,06
    77,7
    3,62
    91,9
    4
    0,75
    19,1
    4,75
    120,7
    4,5
    2,06
    2 1/2"
    2,875
    73,0
    7,00
    177,8
    0,88
    22,4
    1,12
    28,4
    3,56
    90,4
    4,12
    104,6
    4
    0,75
    19,1
    5,50
    139,7
    7,2
    3,28
    3"
    3,50
    88,9
    7,50
    190,5
    0,94
    23,9
    1,19
    30,2
    4,25
    108,0
    5,00
    127,0
    4
    0,75
    19,1
    6,00
    152,4
    8,5
    3,85
    3 1/2"
    4,00
    101,6
    8,50
    215,9
    0,94
    23,9
    1,25
    31,8
    4,81
    122,2
    5,50
    139,7
    8
    0,75
    19,1
    7,00
    177,8
    10,6
    4,81
    4"
    4,50
    114,3
    9,00
    228,6
    0,94
    23,9
    1,31
    33,3
    5,31
    134,9
    6,19
    157,2
    8
    0,75
    19,1
    7,50
    190,5
    11,7
    5,30
    5"
    5,563
    141,3
    10,00
    254,0
    0,94
    23,9
    1,44
    36,6
    6,44
    163,6
    7,31
    185,7
    8
    0,88
    22,4
    8,50
    215,9
    13,4
    6,07
    6"
    6,625
    168,3
    11,00
    279,4
    1,00
    25,4
    1,56
    39,6
    7,56
    192,0
    8,50
    215,9
    8
    0,88
    22,4
    9,50
    241,3
    16,4
    7,45
    8"
    8,625
    219,1
    13,50
    342,9
    1,12
    28,4
    1,75
    44,5
    9,69
    246,1
    10,62
    269,7
    8
    0,88
    22,4
    11,75
    298,5
    26,7
    12,1
    10"
    10,75
    273
    16,00
    406,4
    1,19
    30,2
    1,94
    49,3
    12,00
    304,8
    12,75
    323,9
    12
    1,00
    25,4
    14,25
    362,0
    36,3
    16,5
    12"
    12,75
    323,8
    19,00
    482,6
    1,25
    31,8
    2,19
    55,6
    14,38
    365,3
    15,00
    381,0
    12
    1,00
    25,4
    17,00
    431,8
    57,7
    26,2
    14"
    14,0
    355,6
    21,00
    533,4
    1,38
    35,1
    2,25
    57,2
    15,75
    400,1
    16,25
    412,8
    12
    1,12
    28,4
    18,75
    476,3
    76,2
    34,6
    16"
    16,0
    406,4
    23,50
    596,9
    1,44
    36,6
    2,50
    63,5
    18,00
    457,2
    18,50
    469,9
    16
    1,12
    28,4
    21,25
    539,8
    98,7
    44,8
    18"
    18,0
    457,2
    25,00
    635,0
    1,56
    39,6
    2,69
    68,3
    19,88
    505,0
    21,00
    533,4
    16
    1,25
    31,8
    22,75
    577,9
    108
    48,9
    20"
    20,0
    508
    27,50
    698,5
    1,69
    42,9
    2,88
    73,2
    22,00
    558,8
    23,00
    584,2
    20
    1,25
    31,8
    25,00
    635,0
    136
    61,9
    24"
    24,0
    609,6
    32,00
    812,8
    1,88
    47,8
    3,25
    82,6
    26,12
    663,4
    27,25
    692,2
    20
    1,38
    35,1
    29,50
    749,3
    191
    86,9
      *J dimensions to be specified by the purchaser.
