ASME/ANSI B16.5 Class300 Socket Welding Flanges Dimensions and Weight

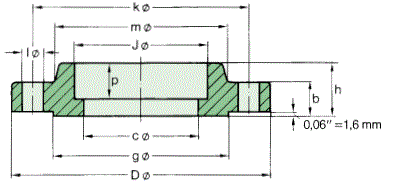

ASME/ANSI B16.5 Socket Welding(SW) Flange 300LBS Dimensions and Weight List
The Wall Thickness of Pipes are according to ASME B36.10
|
Pipe
|
Flange
|
Hub
|
Raised
Face |
Bolting Dimensions
|
Approx.
Weight |
||||||||
|
Nominal
Size |
O D
in. mm |
D
in. mm |
J
in. mm |
c
in. mm |
p
in. mm |
b
in. mm |
h
in. mm |
m
in. mm |
g
in. mm |
Number
|
l
in. mm |
k
in. mm |
≈
Pounds Kgs |
|
1/2"
|
0,84
21,3 |
3,75
95,2 |
0,88
22,3 |
0,62
15,7 |
0,38
9,6 |
0,56
14,2 |
0,88
22,3 |
1,50
38,1 |
1,38
35,0 |
4
|
0,62
15,7 |
2,62
66,5 |
1,5
0,66 |
|
3/4"
|
1,05
26,7 |
4,62
117,3 |
1,09
27,7 |
0,82
20,8 |
0,44
11,1 |
0,62
15,7 |
1,00
25,4 |
1,88
47,7 |
1,69
42,9 |
4
|
0,75
19,0 |
3,25
82,5 |
2,5
1,15 |
|
1"
|
1,315
33,4 |
4,88
123,9 |
1,36
34,5 |
1,05
26,7 |
0,50
12,7 |
0,69
17,5 |
1,60
26,9 |
2,12
53,8 |
2,00
50,8 |
4
|
0,75
19,0 |
3,50
88,9 |
3,1
1,40 |
|
1 1/4"
|
1,66
42,2 |
2,25
133,3 |
1,70
43,2 |
1,38
35,1 |
0,56
14,2 |
0,75
19,0 |
1,06
26,9 |
2,50
63,5 |
2,50
63,5 |
4
|
0,88
22,3 |
3,88
98,5 |
3,9
1,75 |
|
1 1/2"
|
1,90
48,3 |
6,12
155,4 |
1,95
49,5 |
1,61
40,9 |
0,62
15,7 |
0,81
20,6 |
1,19
30,2 |
2,75
69,8 |
2,88
73,1 |
4
|
0,75
19,0 |
4,50
114,3 |
5,6
2,55 |
|
2"
|
2,375
60,3 |
6,50
165,1 |
2,44
62,0 |
2,07
52,6 |
0,69
17,5 |
0,88
22,3 |
1,31
33,2 |
3,31
84,0 |
3,62
91,9 |
8
|
0,88
22,3 |
5,00
127,0 |
6,5
2,93 |
|
2 1/2"
|
2,875
73,0 |
7,50
190,5 |
2,94
74,7 |
2,47
62,7 |
0,75
19,0 |
1,00
25,4 |
1,50
38,1 |
3,94
100,0 |
4,12
104,6 |
8
|
0,88
22,3 |
5,88
149,3 |
9,7
4,40 |
|
3"
|
3,50
88,9 |
8,25
209,5 |
3,57
90,7 |
3,07
78,0 |
0,81
20,5 |
1,12
28,4 |
1,69
42,9 |
4,62
117,3 |
5,00
127,0 |
8
|
0,88
22,3 |
6,62
168,1 |
13,0
5,92 |
