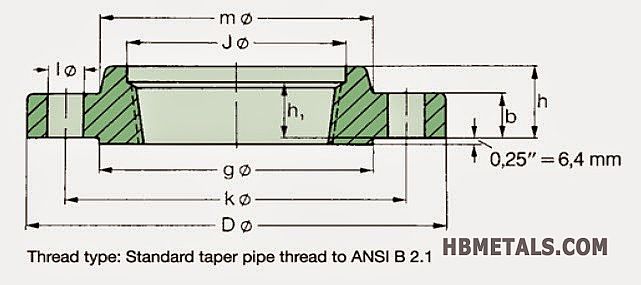

ASME/ANSI B16.5 Class400 Threaded Flanges Dimensions and Weight
ASME/ANSI B16.5 Threaded Flange 400LBS Dimensions and Weight List
Threads according to ASME B1.20.1
|
Pipe
|
Flange
|
Hub
|
Raised
Face |
Bolting Dimensions
|
Approx.
Weight |
|||||||
|
Nominal
Size |
O D
in. mm |
D
in. mm |
J
in. mm |
b
in. mm |
h
in. mm |
h1
in. mm |
m
in. mm |
g
in. mm |
Number
|
l
in. mm |
k
in. mm |
≈
Pounds Kgs |
|
1/2"
|
0,84
21,3 |
3,75
95,3 |
0,93
23,6 |
0,56
14,2 |
0,88
22,4 |
0,62
15,7 |
1,50
38,1 |
1,38
35,1 |
4
|
0,62
15,7 |
2,62
66,5 |
1,6
0,74 |
|
3/4"
|
1,05
26,7 |
4,62
117,3 |
1,14
29,0 |
0,62
15,7 |
1,00
25,4 |
0,62
15,7 |
1,88
47,8 |
1,69
42,9 |
4
|
0,75
19,1 |
3,25
82,6 |
2,8
1,27 |
|
1"
|
1,315
33,4 |
4,88
124,0 |
1,41
35,8 |
0,69
17,5 |
1,06
26,9 |
0,69
17,5 |
2,12
53,8 |
2,00
50,8 |
4
|
0,75
19,1 |
3,50
88,9 |
3,3
1,52 |
|
1 1/4"
|
1,66
42,2 |
5,25
133,4 |
1,75
44,4 |
0,81
20,6 |
1,12
28,4 |
0,81
20,6 |
2,50
63,5 |
2,50
63,5 |
4
|
0,75
19,1 |
3,88
98,6 |
4,5
2,03 |
|
1 1/2"
|
1,90
48,3 |
6,12
155,4 |
1,99
50,5 |
0,88
22,4 |
1,25
31,8 |
0,88
22,4 |
2,75
69,9 |
2,88
73,1 |
4
|
0,88
22,4 |
4,50
114,3 |
6,5
2,96 |
|
2"
|
2,375
60,3 |
6,50
165,1 |
2,50
63,5 |
1,00
25,4 |
1,44
36,6 |
1,12
28,4 |
3,31
84,1 |
3,62
91,9 |
8
|
0,75
19,1 |
5,00
127,0 |
8,0
3,62 |
|
2 1/2"
|
2,875
73,0 |
7,50
190,5 |
3,00
76,2 |
1,12
28,4 |
1,62
41,1 |
1,25
31,8 |
3,94
100,1 |
4,12
104,6 |
8
|
0,88
22,4 |
5,88
149,4 |
11,6
5,28 |
|
3"
|
3,50
88,9 |
8,25
209,6 |
3,63
92,2 |
1,25
31,8 |
1,81
46,0 |
1,38
35,1 |
4,62
117,3 |
5,00
127,0 |
8
|
0,88
22,4 |
6,62
168,1 |
15,4
7,00 |
|
3 1/2"
|
4,00
101,6 |
9,00
228,6 |
4,13
104,9 |
1,38
35,1 |
1,94
49,3 |
1,56
39,6 |
5,25
133,4 |
5,50
139,7 |
8
|
1,00
25,4 |
7,25
184,2 |
19,5
8,84 |
|
4"
|
4,50
114,3 |
10,00
254,0 |
4,63
117,6 |
1,38
35,1 |
2,00
50,8 |
1,44
36,6 |
5,75
146,1 |
6,19
157,2 |
8
|
1,00
25,4 |
7,88
200,2 |
24,4
11,1 |
|
5"
|
5,563
141,3 |
11,00
279,4 |
5,69
144,5 |
1,50
38,1 |
2,12
53,8 |
1,69
42,9 |
7,00
177,8 |
7,31
185,7 |
8
|
1,00
25,4 |
9,25
235,0 |
30,6
13,9 |
|
6"
|
6,625
168,3 |
12,50
317,5 |
6,75
171,4 |
1,62
41,1 |
2,25
57,2 |
1,81
46,0 |
8,12
206,2 |
8,50
215,9 |
12
|
1,00
25,4 |
10.62
269,7 |
40,3
18,3 |
|
8"
|
8,625
219,1 |
15,00
381,0 |
8,75
222,2 |
1,88
47,8 |
2,69
68,3 |
2,00
50,8 |
10,25
260,4 |
10,62
269,7 |
12
|
1,12
28,4 |
13,00
330,2 |
63,0
28,6 |
|
10"
|
10,75
273 |
17,50
444,5 |
10,88
276,3 |
2,12
53,8 |
2,88
73,2 |
2,19
55,6 |
12,62
320,5 |
12,75
323,9 |
16
|
1,25
31,8 |
15,25
387,4 |
86,3
39,2 |
|
12"
|
12,75
323,8 |
20,50
520,7 |
12,94
328,7 |
2,25
57,2 |
3,12
79,2 |
2,38
60,5 |
14,75
374,7 |
15,00
381,0 |
16
|
1,38
35,1 |
17,75
450,9 |
126
57,0 |
|
14"
|
14,0
355,6 |
23,00
584,2 |
14,19
360,4 |
2,38
60,5 |
3,31
84,1 |
2,50
63,5 |
16,75
425,5 |
16,25
412,8 |
20
|
1,38
35,1 |
20,25
514,4 |
174
79,1 |
|
16"
|
16,0
406,4 |
25,50
647,7 |
16,19
411,2 |
2,50
63,5 |
3,69
93,7 |
2,69
68,3 |
19,00
482,6 |
18,50
469,9 |
20
|
1,50
38,1 |
22,50
571,5 |
223
101 |
|
18"
|
18,0
457,2 |
28,00
711,2 |
18,19
462 |
2,62
66,5 |
3,88
98,6 |
2,75
69,9 |
21,00
533,4 |
21,00
533,4 |
24
|
1,50
38,1 |
24,75
628,7 |
271
123 |
|
20"
|
20,0
508 |
30,50
774,7 |
20,19
512,8 |
2,75
69,9 |
4,00
101,6 |
2,88
73,2 |
23,12
587,2 |
23,00
584,2 |
24
|
1,62
41,1 |
27,00
685,8 |
322
146 |
|
24"
|
24,0
609,6 |
36,00
914,4 |
24,19
614,4 |
3,00
76,2 |
4,50
114,3 |
3,25
82,6 |
27,62
701,5 |
27,25
692,2 |
24
|
1,88
47,8 |
32,00
812,8 |
482
219 |
