ASME/ANSI B16.5 Class900 Threaded Flanges Dimensions and Weight

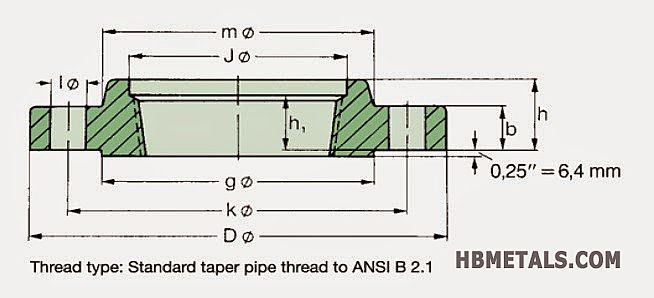

ASME/ANSI B16.5 Threaded Flange 900LBS Dimensions and Weight List
Threads according to ASME B1.20.1
|
Pipe
|
Flange
|
Hub
|
Raised
Face |
Bolting Dimensions
|
Approx.
Weight |
|||||||
|
Nominal
Size |
O D
in. mm |
D
in. mm |
J
in. mm |
b
in. mm |
h
in. mm |
h1
in. mm |
m
in. mm |
g
in. mm |
Number
|
l
in. mm |
k
in. mm |
≈
Pounds Kgs |
|
1/2"
|
0,84
21,3 |
4,75
120,6 |
0,93
23,6 |
0,88
22,3 |
1,25
31,7 |
0,88
22,3 |
1,50
38,1 |
1,38
35,0 |
4
|
0,88
22,3 |
3,25
82,5 |
3,8
1,74 |
|
3/4"
|
1,05
26,7 |
5,12
130,0 |
1,14
29,0 |
1,00
25,4 |
1,38
35,0 |
1,00
25,4 |
1,75
44,4 |
1,69
42,9 |
4
|
0,88
22,3 |
3,50
88,9 |
5,2
2,34 |
|
1"
|
1,315
33,4 |
5,88
149,3 |
1,41
35,8 |
1,12
28,4 |
1,62
41,1 |
1,12
28,4 |
2,06
52,3 |
2,00
50,8 |
4
|
1,00
25,4 |
4,00
101,6 |
7,6
3,44 |
|
1 1/4"
|
1,66
42,2 |
6,25
158,7 |
1,75
44,4 |
1,12
28,4 |
1,62
41,1 |
1,19
30,2 |
2,50
63,5 |
2,50
63,5 |
4
|
1,00
25,4 |
4,38
111,2 |
8,6
3,91 |
|
1 1/2"
|
1,90
48,3 |
7,00
177,8 |
1,99
50,5 |
1,25
31,7 |
1,75
44,4 |
1,25
31,7 |
2,75
69,8 |
2,88
73,1 |
4
|
1,12
28,4 |
4,88
123,9 |
11,8
5,36 |
|
2"
|
2,375
60,3 |
8,50
215,9 |
2,50
63,5 |
1,50
38,1 |
2,25
57,1 |
1,50
38,1 |
4,12
104,6 |
3,62
91,9 |
8
|
1,00
25,4 |
6,50
165,1 |
21,7
9,85 |
|
2 1/2"
|
2,875
73,0 |
9,62
244,3 |
3,00
76,2 |
1,62
41,1 |
2,50
63,5 |
1,88
47,7 |
4,88
123,9 |
4,12
104,6 |
8
|
1,12
28,4 |
7,50
190,5 |
30,2
13,7 |
|
3"
|
3,50
88,9 |
9,50
241,3 |
3,62
92,2 |
1,50
38,1 |
2,12
53,8 |
1,62
41,1 |
5,00
127,0 |
5,00
127,0 |
8
|
1,00
25,4 |
7,50
190,5 |
25,6
11,6 |
|
4"
|
4,50
114,3 |
11,50
292,1 |
4,63
117,6 |
1,75
44,4 |
2,75
69,8 |
1,88
47,8 |
6,25
158,7 |
6,19
157,2 |
8
|
1,25
31,7 |
9,25
234,9 |
43,4
19,7 |
|
5"
|
5,563
141,3 |
12,75
349,2 |
5,69
144,5 |
2,00
50,8 |
3,12
79,2 |
2,12
53,8 |
7,50
190,5 |
7,31
185,6 |
8
|
1,38
35,0 |
11,00
279,4 |
70,3
31,9 |
|
6"
|
6,625
168,3 |
15,00
381,0 |
6,75
171,4 |
2,19
55,6 |
3,38
85,8 |
2,25
57,1 |
9,25
234,9 |
8,50
215,9 |
12
|
1,25
31,7 |
12,50
317,5 |
90,5
41,1 |
|
8"
|
8,625
219,1 |
18,50
469,9 |
8,75
222,2 |
2,50
63,5 |
4,00
101,6 |
2,50
63,5 |
11,75
298,4 |
10,62
269,7 |
12
|
1,50
38,1 |
15,50
393,7 |
156
70,7 |
|
10"
|
10,75
273 |
21,50
546,1 |
10,88
276,3 |
2,75
69,8 |
4,25
107,9 |
2,81
71,4 |
14,50
368,3 |
12,75
323,8 |
16
|
1,50
38,1 |
18,50
469,9 |
223
101 |
|
12"
|
12,75
323,8 |
24,00
609,6 |
12,94
328,7 |
3,12
79,4 |
4,62
117,3 |
3,00
76,2 |
16,50
419,1 |
15,00
381,0 |
20
|
1,50
38,1 |
21,00
533,4 |
293
133 |
|
14"
|
14,0
355,6 |
25,25
641,3 |
14,19
360,4 |
3,38
85,7 |
5,12
130,0 |
3,25
82,5 |
17,75
450,8 |
16,25
412,7 |
20
|
1,62
41,1 |
22,00
558,8 |
337
153 |
|
16"
|
16,0
406,4 |
27,75
704,8 |
16,19
411,2 |
3,50
88,9 |
5,25
133,3 |
3,38
85,9 |
20,00
508,0 |
18,50
469,9 |
20
|
1,75
44,4 |
24,25
616 |
408
185 |
|
18"
|
18,0
457,2 |
31,00
787,4 |
18,19
462,0 |
4,00
101,6 |
6,00
152,4 |
3,50
88,9 |
22,25
565,1 |
21,00
533,4 |
20
|
2,00
50,8 |
27,00
685,8 |
568
258 |
|
20"
|
20,0
508 |
33,75
857,2 |
20,19
512,8 |
4,25
107,9 |
6,25
158,7 |
3,62
91,9 |
24,50
622,3 |
23,00
584,2 |
20
|
2,12
53,8 |
29,50
749,3 |
698
317 |
|
24"
|
24,0
609,6 |
41,00
1041,4 |
24,19
614,4 |
5,50
139,7 |
8,00
203,2 |
4,00
101,6 |
29,50
749.3 |
27,25
692,2 |
20
|
2,62
66,5 |
35,50
901,7 |
1335
606 |
