ASME B16.47 Series A(MSS SP-44) WN RF Flange 150LB

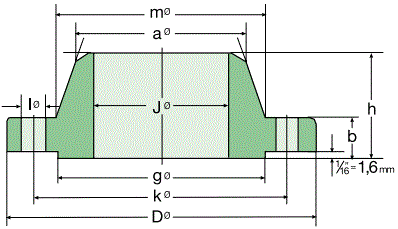

1. Drawing of ASME B16.47 Series A(MSS SP-44) WN Flange RF 150LB
2. Dimension & Weight of ASME B16.47 Series A(MSS SP-44) WN RF 150LB
Pipe
|
Flange Dimensions
|
Hub
|
Raised
Face |
Bolting Dimensions
|
Approx.
Weight |
|||||||
Norm.
Size |
OD
inch mm |
D
inch mm |
J
inch mm |
b
inch mm |
h
inch mm |
a
inch mm |
m
inch mm |
g
inch mm |
Bolt
Number |
l
inch mm |
k
inch mm |
Pounds Kilos |
26"
|
26,0
660,4 |
34 1/4
869,9 |
|
2 11/16
68,3 |
4 3/4
120,6 |
|
26 5/8
676,3 |
29 1/2
749,3 |
24
|
1 3/8
34,9 |
31 3/4
806,4 |
|
28"
|
28,0
711,2 |
36 1/2
927,1 |
2 11/16
71,4 |
4 15/16
125,4 |
28 5/8
727,1 |
31 1/2
800,1 |
28
|
1 3/8
34,9 |
34
863,6 |
|||
30"
|
30,0
762,0 |
38 1/4
984,2 |
2 15/16
74,6 |
5 3/8
136,5 |
30 3/4
781,0 |
33 3/4
857,2 |
28
|
1 3/8
34,9 |
36
914,4 |
|||
32"
|
32,0
812,8 |
41 3/4
1060,4 |
3 3/16
81,0 |
5 11/16
144,5 |
32 3/4
831,8 |
36
914,4 |
28
|
1 5/8
41,3 |
38 1/2
977,9 |
|||
34"
|
34,0
863,6 |
43 1/4
1111,2 |
3 1/4
82,5 |
5 7/8
149,2 |
34 3/4
882,6 |
38
965,2 |
32
|
1 5/8
41,3 |
40 1/2
1028,7 |
|||
36"
|
36,0
914,4 |
46
1168,4 |
3 9/16
90,5 |
6 3/16
157,2 |
36 3/4
933,4 |
40 1/4
1022,3 |
32
|
1 5/8
41,3 |
42 3/4
1085,8 |
|||
38"
|
38,0
965,2 |
48 3/4
1238,2 |
3 7/16
87,3 |
6 3/16
157,1 |
39
990,6 |
42 1/4
1073,1 |
32
|
1 5/8
41,3 |
45 1/4
1149,3 |
|||
40"
|
40,0
1016,0 |
50 3/4
1289,0 |
3 9/16
90,5 |
6 7/16
163,5 |
41
1041,4 |
44 1/4
1123,9 |
36
|
1 5/8
41,3 |
47 1/4
1200,1 |
|||
42"
|
42,0
1066,8 |
53
1346,2 |
3 13/16
96,8 |
6 3/4
171,4 |
43
1092,2 |
47
1193,8 |
36
|
1 5/8
41,3 |
49 1/2
1257,3 |
|||
44"
|
44,0
1117,6 |
55 1/4
1403,3 |
4
101,6 |
7
177,8 |
45
1143,0 |
49
1244,6 |
40
|
1 5/8
41,3 |
51 3/4
1314,4 |
|||
46"
|
46,0
1168,4 |
57 1/4
1454,1 |
4 1/16
103,1 |
7 5/16
185,7 |
47 1/8
1196,9 |
51
1295,4 |
40
|
1 5/8
41,3 |
53 3/4
1365,2 |
|||
48"
|
48,0
1219,2 |
59 1/2
1511,3 |
4 1/4
107,9 |
7 9/16
192,0 |
49 1/8
1247,6 |
53 1/2
1358,9 |
44
|
1 5/8
41,3 |
56
1422,4 |
|||
50"
|
50,0
1270,0 |
61 3/4
1568,4 |
4 3/8
111,1 |
8
203,2 |
51 1/4
1301,7 |
55 1/2
1409,7 |
44
|
1 7/8
47,7 |
58 1/4
1479,5 |
|||
52"
|
52,0
1320,8 |
64
1625,6 |
4 9/16
115,8 |
8 1/4
209,5 |
53 1/4
1352,5 |
57 1/2
1460,5 |
44
|
1 7/8
47,7 |
60 1/2
1536,7 |
|||
54"
|
54,0
1371,6 |
66 1/4
1682,7 |
4 3/4
120,6 |
8 1/2
215,9 |
55 1/4
1403,3 |
59 1/2
1511,3 |
44
|
1 7/8
47,7 |
62 3/4
1593,8 |
|||
56"
|
56,0
1422,4 |
68 3/4
1746,2 |
4 7/8
123,8 |
9
228,6 |
57 3/8
1457,4 |
62
1574,8 |
48
|
1 7/8
47,7 |
65
1651,0 |
|||
58"
|
58,0
1473,2 |
71
1803,4 |
5 1/16
128,5 |
9 1/4
234,9 |
59 3/8
1508,2 |
64
1625,6 |
48
|
1 7/8
47,7 |
67 1/4
1708,1 |
|||
60"
|
60,0
1524,0 |
73
1854,2 |
5 3/16
131,7 |
9 7/16
239,7 |
61 3/8
1559,0 |
66
1676,4 |
52
|
1 7/8
47,7 |
59 1/4
1758,9 |
* J & a dimensions to be specified by the purchaser.
