DIN 2631 Weld Neck Flanges PN 6

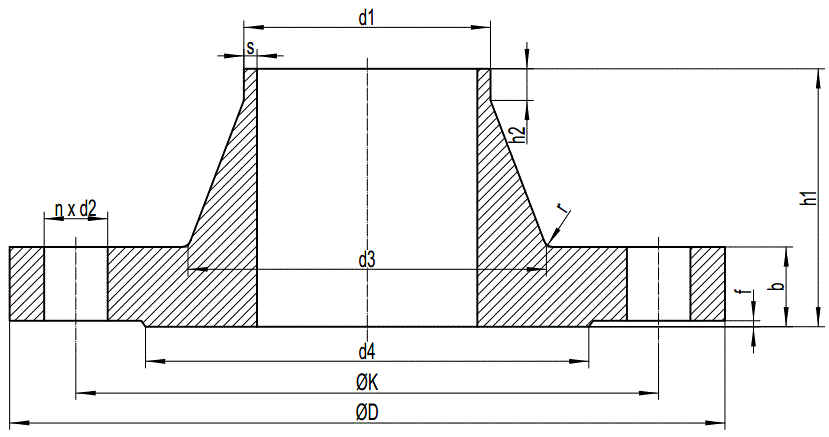

Drawing of DIN 2631 Weld Neck Flanges(PN 6)

Dimensions and weight of DIN 2631 Weld Neck Flanges(PN 6)

Nominal Diameter	Pipe O.D d1		Flange Dimensions				Hub Dimensions				Raised Face		Bolting Dimensions			WT.
DN	ISO	DIN	D	b	K	h1	d3	s	r	h2	d4	f	n	bolt	d2	Kgs
10	-	14.0	75	12	50	28	22	1.8	4	6	35	2	4	M10	11	0.34
10	17.2	-	75	12	50	28	26	1.8	4	6	35	2	4	M10	11	0.34
15	-	20.0	80	12	55	30	28	2	4	6	40	2	4	M10	11	0.39
15	21.3	-	80	12	55	30	30	2	4	6	40	2	4	M10	11	0.39
20	-	25.0	90	14	65	32	35	2.3	4	6	50	2	4	M10	11	0.59
20	26.9	-	90	14	65	32	38	2.3	4	6	50	2	4	M10	11	0.59
25	-	30.0	100	14	75	35	40	2.6	4	6	60	2	4	M10	11	0.75
25	33.7	-	100	14	75	35	42	2.6	4	6	60	2	4	M10	11	0.75
32	-	38.0	120	14	90	35	50	2.6	6	6	70	2	4	M12	14	1.05
32	42.4	-	120	14	90	35	55	2.6	6	6	70	2	4	M12	14	1.05
40	-	44.5	130	14	100	38	58	2.6	6	7	80	3	4	M12	14	1.18
40	48.3	-	130	14	100	38	62	2.6	6	7	80	3	4	M12	14	1.18
50	-	57.0	140	14	110	38	70	2.9	6	8	90	3	4	M12	14	1.34
50	60.3	-	140	14	110	38	74	2.9	6	8	90	3	4	M12	14	1.34
65	76.1	76.1	160	14	130	38	88	2.9	6	9	110	3	4	M12	14	1.67
80	88.9	88.9	190	16	150	42	102	3.2	8	10	128	3	4	M16	18	2.71
100	-	108.0	210	16	170	45	122	3.6	8	10	148	3	4	M16	18	3.24
100	114.3	-	210	16	170	45	130	3.6	8	10	148	3	4	M16	18	3.26
125	-	133.0	240	18	200	48	148	4	8	10	178	3	8	M16	18	4.49
125	139.5	-	240	18	200	48	155	4	8	10	178	3	8	M16	18	4.49
150	-	159.0	265	18	225	48	172	4.5	10	12	202	3	8	M16	18	5.15
150	168.3	-	265	18	225	48	184	4.5	10	12	202	3	8	M16	18	5.15
200	219.1	219.1	320	20	280	55	236	5.9	10	15	258	3	8	M16	18	7.82
250	-	267.0	375	22	335	60	282	6.3	12	15	312	3	12	M16	18	10.8
250	273.0	-	375	22	335	60	290	6.3	12	15	312	3	12	M16	18	10.8
300	323.9	323.9	440	22	395	62	342	7.1	12	15	365	4	12	M20	22	14
350	355.6	-	490	22	445	62	385	7.1	12	15	415	4	12	M20	22	18.5
350	-	368.0	490	22	445	62	385	7.1	12	15	415	4	12	M20	22	16.7
400	406.4	-	540	22	495	65	438	7.1	12	15	465	4	16	M20	22	21.2
400	-	419.0	540	22	495	65	438	7.1	12	15	465	4	16	M20	22	19
500	508	508	645	24	600	68	538	7.1	12	15	570	4	20	M20	22	28.6
600	610	610	755	24	705	70	640	7.1	12	16	670	5	20	M24	26	31.5
700	711	711	860	24	810	70	740	7.1	12	16	775	5	24	M24	26	37.4
800	813	813	975	24	920	70	842	7.1	12	16	880	5	24	M27	30	46.1
900	914	914	1075	26	1020	70	942	7.1	12	16	980	5	24	M27	30	55.6
1000	1016	1016	1175	26	1120	70	1045	7.1	16	16	1080	5	28	M27	30	61.9
1200	1220	1220	1405	28	1340	90	1248	8	16	20	1295	5	32	M30	33	100.6
1400	1420	1420	1630	32	1560	90	1452	8	16	20	1510	5	36	M33	36	148
1600	1620	1620	1830	34	1760	90	1655	9	16	20	1710	5	40	M33	36	181
1800	1820	1820	2045	36	1970	100	1855	10	16	20	1920	5	44	M36	39	225
2000	2020	2020	2265	38	2180	110	2058	11	16	25	2125	5	48	M39	42	297
2200	2220	2220	2475	42	2390	115	2260	12	18	25	2335	6	52	M39	42	362
2400	2420	2420	2685	44	2600	125	2462	13	18	25	2545	6	56	M39	42	415
2600	2620	2620	2905	46	2810	130	2665	14	18	25	2750	6	60	M45	48	530
2800	2820	2820	3115	48	3020	135	2865	15	18	30	2960	6	64	M45	48	643
3000	3020	3020	3315	50	3220	140	3068	16	18	30	3160	6	68	M45	48	777
3200	3220	3220	3525	54	3430	150	3272	16	20	30	3370	6	72	M45	48	851
3400	3420	3420	3735	56	3640	160	3475	18	20	35	3580	6	76	M45	48	993
3600	3620	3620	3970	60	3860	165	3678	18	20	35	3790	6	80	M52	56	1002

*All dimensions are in mm unless otherwise specified.

*See the tolerance & material of DIN standard flanges.
