DIN 2632 Weld Neck Flanges PN 10

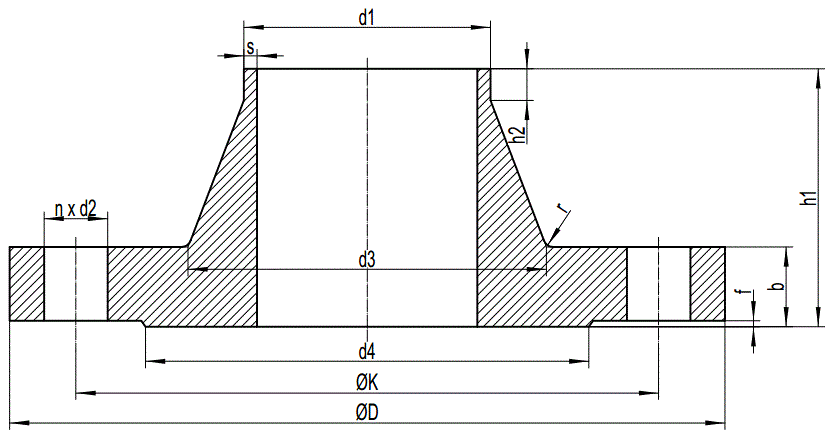

Drawing of DIN 2632 Weld Neck Flanges(PN 10)

Dimensions and weight of DIN 2632 Weld Neck Flanges(PN 10)

Nominal Diameter	Pipe O.D d1		Flange Dimensions				Hub Dimensions				Raised Face		Bolting Dimensions			WT.
DN	ISO	DIN	D	b	K	h1	d3	s	r	h2	d4	f	n	bolt	d2	Kgs
10	-	14.0	90	14	60	35	25	1.8	4	6	40	2	4	M12	14	0.59
10	17.2	-	90	14	60	35	28	1.8	4	6	40	2	4	M12	14	0.59
15	-	20.0	95	14	65	35	30	2	4	6	45	2	4	M12	14	0.65
15	21.3	-	95	14	65	35	32	2	4	6	45	2	4	M12	14	0.65
20	-	25.0	105	16	75	38	38	2.3	4	6	58	2	4	M12	14	0.95
20	26.9	-	105	16	75	38	40	2.3	4	6	58	2	4	M12	14	0.95
25	-	30.0	115	16	85	38	42	2.6	4	6	68	2	4	M12	14	1.14
25	33.7	-	115	16	85	38	45	2.6	4	6	68	2	4	M12	14	1.14
32	-	38.0	140	16	100	40	52	2.6	6	6	78	2	4	M16	18	1.69
32	42.4	-	140	16	100	40	56	2.6	6	6	78	2	4	M16	18	1.69
40	-	44.5	150	16	110	42	60	2.6	6	7	88	3	4	M16	18	1.86
40	48.3	-	150	16	110	42	64	2.6	6	7	88	3	4	M16	18	1.86
50	-	57.0	165	18	125	45	72	2.9	6	8	102	3	4	M16	18	2.53
50	60.3	-	165	18	125	45	75	2.9	6	8	102	3	4	M16	18	2.53
65	76.1	76.1	185	18	145	45	90	2.9	6	10	122	3	4	M16	18	3.08
80	88.9	88.9	200	20	160	50	105	3.2	8	10	138	3	8	M16	18	3.72
100	-	108.0	220	20	180	52	125	3.6	8	12	158	3	8	M16	18	4.71
100	114.3	-	220	20	180	52	131	3.6	8	12	158	3	8	M16	18	4.71
125	-	133.0	250	22	210	55	150	4	8	12	188	3	8	M16	18	6.4
125	139.5	-	250	22	210	55	156	4	8	12	188	3	8	M16	18	6.4
150	-	159.0	285	22	240	55	175	4.5	10	12	212	3	8	M20	22	7.8
150	168.3	-	285	22	240	55	184	4.5	10	12	212	3	8	M20	22	7.8
200	219.1	219.1	340	24	295	62	235	5.9	10	16	268	3	8	M20	22	11.4
250	-	267.0	395	26	350	68	285	6.3	12	16	320	3	12	M20	22	14.8
250	273.0	-	395	26	350	68	292	6.3	12	16	320	3	12	M20	22	14.8
300	323.9	323.9	445	26	400	68	344	7.1	12	16	370	4	12	M20	22	17.2
350	355.6	-	505	26	460	68	385	7.1	12	16	430	4	16	M20	22	23.6
350	-	368.0	505	26	460	68	385	7.1	12	16	430	4	16	M20	22	22.1
400	406.4	-	565	26	515	72	440	7.1	12	16	482	4	16	M24	26	28.3
400	-	419.0	565	26	515	72	440	7.1	12	16	482	4	16	M24	26	26.5
450	457.0	457.0	615	28	565	72	488	7.1	12	16	532	4	20	M24	26	31.5
500	508	508	670	28	620	75	542	7.1	12	16	585	4	20	M24	26	38.3
600	610	610	780	28	725	80	642	7.1	12	18	685	5	20	M27	30	44.6
700	711	711	895	30	840	80	745	8	12	18	800	5	24	M27	30	62.4
800	813	813	1015	32	950	90	850	8	12	18	905	5	24	M30	33	84.1
900	914	914	1115	34	1050	95	950	10	12	20	1005	5	28	M30	33	98.5
1000	1016	1016	1230	34	1160	95	1052	10	16	20	1110	5	28	M33	36	115
1200	1220	1220	1455	38	1380	115	1255	11	16	25	1330	5	32	M36	39	182
1400	1420	1420	1675	42	1590	120	1460	12	16	25	1535	5	36	M39	42	248
1600	1620	1620	1915	46	1820	130	1665	14	16	25	1760	5	40	M45	48	348
1800	1820	1820	2115	50	2020	140	1868	15	16	30	1960	5	44	M45	48	429
2000	2020	2020	2325	54	2230	150	2072	16	16	30	2170	5	48	M45	48	540
2200	2220	2220	2550	58	2440	160	2275	18	18	35	2370	6	52	M52	56	658
2400	2420	2420	2760	62	2650	170	2478	20	18	35	2570	6	56	M52	56	825
2600	2620	2620	2960	66	2850	180	2680	22	18	40	2780	6	60	M52	56	979
2800	2820	2820	3180	70	3070	190	2882	22	18	40	3000	6	64	M52	56	1156
3000	3020	3020	3405	75	3290	200	3085	24	18	45	3210	6	68	M56	62	1402

*All dimensions are in mm unless otherwise specified.

*See the tolerance & material of DIN standard flanges.

PN 1 & 2.5	PN 6	PN 10	PN 16	PN 25	PN 40
DIN 2630	DIN 2631	DIN 2632	DIN 2633	DIN 2634	DIN 2635

PN 64	PN 100	PN 160	PN 250	PN 320	PN 400
DIN 2636	DIN 2637	DIN 2638	DIN 2628	DIN 2629	DIN 2627
