DIN 2634 Weld Neck Flanges PN 25

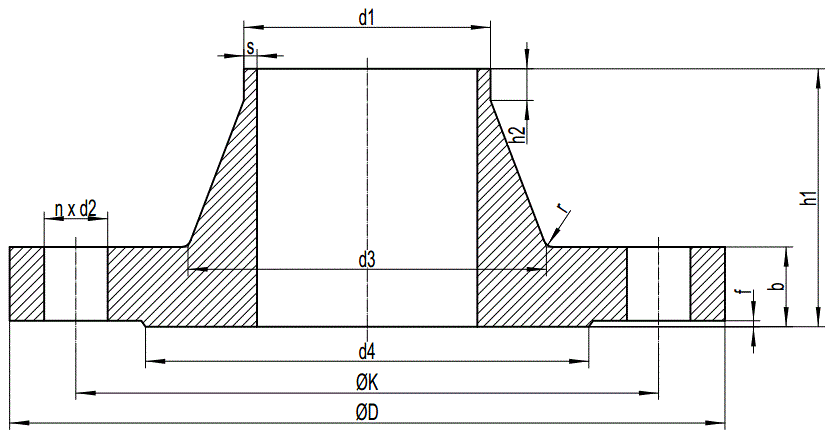

Drawing of DIN 2634 Weld Neck Flanges(PN 25)

Dimensions and weight of DIN 2634 Weld Neck Flanges(PN 25)

Nominal Diameter	Pipe O.D d1		Flange Dimensions				Hub Dimensions				Raised Face		Bolting Dimensions			WT.
DN	ISO	DIN	D	b	K	h1	d3	s	r	h2	d4	f	n	bolt	d2	Kgs
10	-	14.0	90	16	60	35	25	1.8	4	6	40	2	4	M12	14	0.66
10	17.2	-	90	16	60	35	28	1.8	4	6	40	2	4	M12	14	0.66
15	-	20.0	95	16	65	38	30	2	4	6	45	2	4	M12	14	0.75
15	21.3	-	95	16	65	38	32	2	4	6	45	2	4	M12	14	0.75
20	-	25.0	105	18	75	40	38	2.3	4	6	58	2	4	M12	14	1.06
20	26.9	-	105	18	75	40	40	2.3	4	6	58	2	4	M12	14	1.06
25	-	30.0	115	18	85	40	42	2.6	4	6	68	2	4	M12	14	1.29
25	33.7	-	115	18	85	40	46	2.6	4	6	68	2	4	M12	14	1.29
32	-	38.0	140	18	100	42	52	2.6	6	6	78	2	4	M16	18	1.88
32	42.4	-	140	18	100	42	56	2.6	6	6	78	2	4	M16	18	1.88
40	-	44.5	150	18	110	45	60	2.6	6	7	88	3	4	M16	18	2.33
40	48.3	-	150	18	110	45	64	2.6	6	7	88	3	4	M16	18	2.33
50	-	57.0	165	20	125	48	72	2.9	6	8	102	3	4	M16	18	2.82
50	60.3	-	165	20	125	48	75	2.9	6	8	102	3	4	M16	18	2.82
65	76.1	-	185	22	145	52	90	2.9	6	10	122	3	8	M16	18	3.74
80	88.9	-	200	24	160	58	105	3.2	8	12	138	3	8	M16	18	4.75
100	-	108.0	235	24	190	65	128	3.6	8	12	162	3	8	M20	22	6.52
100	114.3	-	235	24	190	65	134	3.6	8	12	162	3	8	M20	22	6.52
125	-	133.0	270	26	220	68	155	4	8	12	188	3	8	M24	26	9.07
125	139.5	-	270	26	220	68	162	4	8	12	188	3	8	M24	26	9.07
150	-	159.0	300	28	250	75	182	4.5	10	12	218	3	8	M24	26	11.8
150	168.3	-	300	28	250	75	192	4.5	10	12	218	3	8	M24	26	11.8
175	193.7	-	330	28	280	75	218	5.6	10	15	248	3	12	M24	26	13.4
200	219.1	-	360	30	310	80	244	6.3	10	16	278	3	12	M24	26	17
250	-	267.0	425	32	370	88	292	7.1	12	18	335	3	12	M27	30	24.4
250	273.0	-	425	32	370	88	298	7.1	12	18	335	3	12	M27	30	24.4
300	323.9	-	485	34	430	92	352	8	12	18	395	4	16	M27	30	31.2
350	355.6	-	555	38	490	100	398	8	12	20	450	4	16	M30	33	47.2
350	-	368.0	555	38	490	100	398	8	12	20	450	4	16	M30	33	44.2
400	406.4	-	620	40	550	110	452	8.8	12	20	505	4	16	M33	36	61.7
400	-	419.0	620	40	550	110	452	8.8	12	20	505	4	16	M33	36	57.9
450	457.0	-	670	42	600	110	500	8.8	12	20	550	4	20	M33	36	71.9
500	508	-	730	44	660	125	558	10	12	20	615	4	20	M33	36	89.6
600	610	-	845	46	770	125	660	11	12	20	720	5	20	M36	39	104
700	711	-	960	46	875	125	760	13	20	24	820	5	24	M39	42	136
800	813	-	1085	50	990	135	865	14	22	24	930	5	24	M45	48	186
900	914	-	1185	54	1090	145	968	16	24	28	1030	5	28	M45	48	236
1000	1016	-	1320	58	1210	155	1070	18	24	28	1140	5	28	M52	56	307

*All dimensions are in mm unless otherwise specified.

*See the tolerance & material of DIN standard flanges.
