DIN3352 F4 Gate Valves NON-RISING STEM PN16

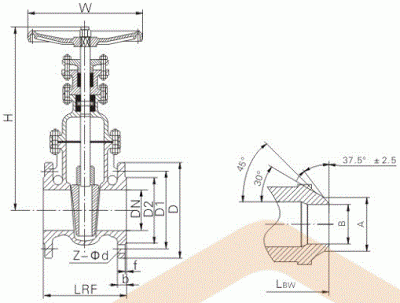

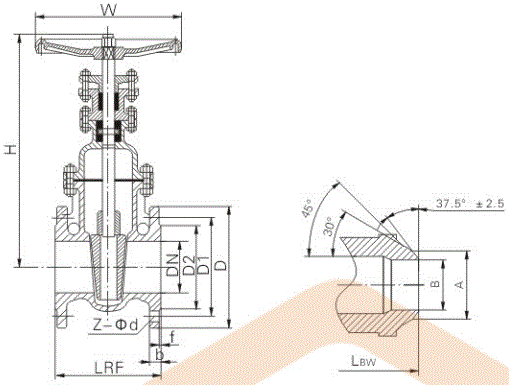

1. G.A Drawing of DIN3352 F4 Gate Valves NON-RISING STEM PN16
2. Dimensions for DIN3352 F4 Gate Valves NON-RISING STEM PN16
DIN 3352-F4 NON-RISING STEM GATE VALVE PN16
|
|||||||||||
DN
|
LRF
|
D(Ø)
|
D1(Ø)
|
D2(Ø)
|
f
|
b
|
Z-Ød
|
A
|
B
|
H
|
W(Ø)
|
50
|
150
|
165
|
125
|
99
|
2
|
20
|
4-Ø18
|
60
|
52
|
265
|
200
|
65
|
170
|
185
|
145
|
118
|
2
|
20
|
4-Ø18
|
75
|
63
|
282
|
200
|
80
|
180
|
200
|
160
|
132
|
2
|
20
|
8-Ø18
|
91
|
78
|
325
|
280
|
100
|
190
|
220
|
180
|
156
|
2
|
22
|
8-Ø18
|
117
|
102
|
376
|
300
|
125
|
200
|
250
|
210
|
184
|
2
|
22
|
8-Ø18
|
144
|
128
|
462
|
320
|
150
|
210
|
285
|
240
|
211
|
2
|
24
|
8-Ø22
|
172
|
154
|
506
|
360
|
200
|
230
|
340
|
295
|
266
|
2
|
24
|
12-Ø22
|
223
|
203
|
615
|
400
|
250
|
250
|
405
|
355
|
319
|
2
|
26
|
12-Ø26
|
278
|
255
|
727
|
450
|
300
|
270
|
460
|
410
|
370
|
2
|
28
|
12-Ø26
|
329
|
305
|
858
|
500
|
350
|
290
|
520
|
470
|
429
|
2
|
30
|
16-Ø26
|
362
|
337
|
960
|
550
|
400
|
310
|
580
|
525
|
480
|
2
|
32
|
16-Ø30
|
413
|
387
|
1085
|
600
|
450
|
330
|
640
|
585
|
548
|
2
|
40
|
20-Ø30
|
464
|
438
|
1158
|
650
|
500
|
350
|
715
|
650
|
609
|
2
|
44
|
20-Ø33
|
516
|
489
|
1258
|
700
|
600
|
390
|
840
|
770
|
720
|
2
|
54
|
20-Ø36
|
619
|
591
|
1405
|
800
|
700
|
430
|
910
|
840
|
794
|
5
|
40
|
24-Ø36
|
721
|
695
|
1563
|
900
|
800
|
470
|
1025
|
950
|
901
|
5
|
42
|
24-Ø39
|
825
|
797
|
1803
|
950
|
900
|
510
|
1125
|
1050
|
1001
|
5
|
44
|
28-Ø39
|
927
|
899
|
2215
|
1000
|
1000
|
550
|
1255
|
1170
|
1112
|
5
|
46
|
28-Ø42
|
-
|
-
|
2432
|
1000
|
Notes: 1) All dimensions are in mm unless otherwise specified.
2) See more details including material selection, design standards and specification.
3) Custom design or special metal materials are available upon request.
3. Related Products of DIN3352 Gate Valves
DIN3352 GATE VALVE SERIES (F4/F5/F7, RISING STEM & NON-RISING STEM)
|
||||
