ASME B16.5 Long Weld Neck Flange Class 300

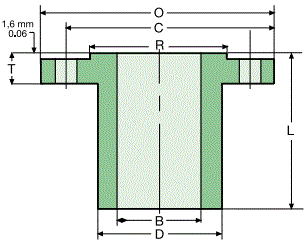

1. Technical Drawing of Class 300 Long Weld Neck Flange
 |
| LWN Flange 300LB |
2. Dimensions and weights of Class 300 Long Weld Neck Flange
|
SIZE
|
FLANGE
|
BARREL
|
BOLTING
|
Raised
Face Dia. R |
LENGHTH
L |
WEIGHT
|
|||||
|
Nom
|
Unit
|
Bore
B |
OD
O |
Thk
T |
OD
D |
No. OF
Holes |
Hole
Size |
Bolt
Circle C |
POUND
KILO |
||
|
1/2"
|
mm
inch |
12,7
0,50 |
95,3
3,75 |
14,2
0,56 |
38,1
1,50 |
4
|
15,7
0,62 |
66,5
26,2 |
34,9
1,38 |
228,6
9,00 |
5
2,27 |
|
3/4
|
mm
inch |
19,1
0,75 |
117,3
4,62 |
15,7
0,62 |
47,8
1,88 |
4
|
19,1
0,75 |
82,6
3,25 |
42,9
1,69 |
228,6
9,00 |
9
4,08 |
|
1
|
mm
inch |
25,4
1,00 |
124,0
4,88 |
17,5
0,69 |
53,8
2,12 |
4
|
19,1
0,75 |
88,9
3,50 |
50,8
2,00 |
228,6
9,00 |
9
4,08 |
|
1 1/4
|
mm
inch |
31,8
1,25 |
133,4
5,25 |
19,1
0,75 |
63,5
2,50 |
4
|
19,1
0,75 |
98,6
3,88 |
63,5
2,50 |
228,6
9,00 |
13
5,90 |
|
1 1/2
|
mm
inch |
38,1
1,50 |
155,4
6,12 |
20,6
0,81 |
69,9
2,75 |
4
|
22,4
0,88 |
114,3
4,50 |
73,0
2,88 |
228,6
9,00 |
15
6,81 |
|
2
|
mm
inch |
50,8
2,00 |
165,1
6,50 |
22,4
0,88 |
84,1
3,31 |
8
|
19,1
0,75 |
120,7
5,00 |
92,1
3,63 |
228,6
9,00 |
20
9,08 |
|
2 1/2
|
mm
inch |
63,5
2,50 |
190,5
7,50 |
25,4
1,00 |
100,1
3,94 |
8
|
22,4
0,88 |
149,4
5,88 |
104,8
4,13 |
228,6
9,00 |
25
11,35 |
|
3
|
mm
inch |
76,2
3,00 |
209,6
8,25 |
28,4
1,12 |
117,3
4,62 |
8
|
22,4
0,88 |
168,1
6,62 |
127,0
5,00 |
228,6
9,00 |
35
15,89 |
|
3 1/2
|
mm
inch |
88,9
3,50 |
228,6
9,00 |
30,2
1,19 |
133,4
5,25 |
8
|
22,4
0,88 |
184,2
7,25 |
139,7
5,50 |
228,6
9,00 |
42
19,06 |
|
4
|
mm
inch |
101,6
4,00 |
254,0
10,00 |
31,8
1,25 |
146,1
5,75 |
8
|
22,4
0,88 |
200,2
7,88 |
157,2
6,19 |
304,8
12,00 |
62
28,14 |
|
5
|
mm
inch |
127,0
5,00 |
279,4
11,00 |
35,1
1,38 |
177,8
7,00 |
8
|
22,4
0,88 |
235,0
9,25 |
185,7
7,31 |
304,8
12,00 |
84
38,136 |
|
6
|
mm
inch |
152,4
6,00 |
317,5
12,50 |
36,6
1,44 |
206,2
8,12 |
12
|
22,4
0,88 |
269,7
10,62 |
215,9
8,50 |
304,8
12,00 |
105
47,67 |
|
8
|
mm
inch |
203,2
8,00 |
381,0
15,00 |
41,1
1,62 |
260,4
10,25 |
12
|
25,4
1,00 |
330,2
13,00 |
269,9
10,63 |
304,8
12,00 |
148
67,19 |
|
10
|
mm
inch |
254,0
10,00 |
444,5
17,50 |
47,8
1,88 |
320,5
12,62 |
16
|
28,4
1,12 |
387,4
15,25 |
323,9
12,75 |
304,8
12,00 |
210
95,34 |
|
12
|
mm
inch |
304,8
12,00 |
520,7
20,50 |
50,8
2,00 |
374,7
14,75 |
16
|
31,8
1,25 |
450,9
17,75 |
381,0
15,00 |
304,8
12,00 |
275
124,85 |
|
14
|
mm
inch |
355,6
14,00 |
584,2
23,00 |
53,8
2,12 |
425,5
16,75 |
20
|
31,8
1,25 |
514,4
20,25 |
412,8
16,25 |
304,8
12,00 |
324
147,09 |
|
16
|
mm
inch |
406,4
16,00 |
647,7
25,50 |
57,2
2,25 |
482,6
19,00 |
20
|
35,1
1,38 |
571,5
22,50 |
469,9
18,50 |
304,8
12,00 |
404
173,41 |
|
18
|
mm
inch |
457,2
18,00 |
711,2
28,00 |
60,5
2,38 |
133,4
21,00 |
24
|
35,1
1,38 |
628,7
24,75 |
533,4
21,00 |
304,8
12,00 |
465
211,11 |
|
20
|
mm
inch |
508,0
20,00 |
774,7
30,50 |
63,5
2,50 |
587,2
23,12 |
24
|
35,1
1,38 |
685,8
27,00 |
584,2
23,00 |
304,8
12,00 |
549
249,16 |
|
24
|
mm
inch |
609,6
24,00 |
914,4
36,00 |
69,9
2,75 |
701,5
27,62 |
24
|
41,1
1,62 |
812,8
32,00 |
692,2
27,25 |
304,8
12,00 |
778
353,21 |
