    ASME B16.5 Long Weld Neck Flange Class 400

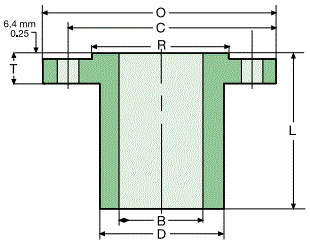

    1. Technical Drawing of Class 400 Long Weld Neck Flange


    LWN Flange 400LB

    2. Dimensions and weights of Class 400 Long Weld Neck Flange


    SIZE
    FLANGE
    BARREL
    BOLTING
    Raised
    Face Dia.
    R
    LENGHTH
    L
    WEIGHT
    Nom
    Unit
    Bore

    B
    OD

    O
    Thk

    T
    OD

    D
    No. OF
    Holes
    Hole
    Size
    Bolt
    Circle
    C
    POUND
    KILO
    1/2
    mm
    inch
    12,7
    0,50
    95,3
    3,75
    14,2
    0,56
    38,1
    1,50
    4
    15,7
    0,62
    66,5
    26,2
    34,9
    1,38
    228,6
    9,00
    5
    2,27
    3/4
    mm
    inch
    19,1
    0,75
    117,3
    4,62
    15,7
    0,62
    47,8
    1,88
    4
    19,1
    0,75
    82,6
    3,25
    42,9
    1,69
    228,6
    9,00
    8
    3,63
    1
    mm
    inch
    25,4
    1,00
    124,0
    4,88
    17,5
    0,69
    53,8
    2,12
    4
    19,1
    0,75
    88,9
    3,50
    50,8
    2,00
    228,6
    9,00
    9
    4,08
    1 1/4
    mm
    inch
    31,8
    1,25
    133,4
    5,25
    20,6
    0,81
    63,5
    2,50
    4
    19,1
    0,75
    98,6
    3,88
    63,5
    2,50
    228,6
    9,00
    13
    5,09
    1 1/2
    mm
    inch
    38,1
    1,50
    155,4
    6,12
    22,4
    0,88
    69,9
    2,75
    4
    22,4
    0,88
    114,3
    4,50
    73,0
    2,88
    228,6
    9,00
    16
    7,26
    2
    mm
    inch
    50,8
    2,00
    165,1
    6,50
    25,4
    1,00
    84,1
    3,31
    8
    19,1
    0,75
    120,7
    5,00
    92,1
    3,63
    228,6
    9,00
    20
    9,08
    2 1/2
    mm
    inch
    63,5
    2,50
    190,5
    7,50
    28,4
    1,12
    100,1
    3,94
    8
    22,4
    0,88
    149,4
    5,88
    104,8
    4,13
    228,6
    9,00
    27
    12,25
    3
    mm
    inch
    76,2
    3,00
    209,6
    8,25
    31,8
    1,25
    117,3
    4,62
    8
    22,4
    0,88
    168,1
    6,62
    127,0
    5,00
    228,6
    9,00
    36
    16,34
    3 1/2
    mm
    inch
    88,9
    3,50
    228,6
    9,00
    35,1
    1,38
    133,4
    5,25
    8
    25,4
    1,00
    184,2
    7,25
    139,7
    5,50
    228,6
    9,00
    45
    20,04
    4
    mm
    inch
    101,6
    4,00
    254,0
    10,00
    35,1
    1,38
    146,1
    5,75
    8
    25,4
    1,00
    200,2
    7,88
    157,2
    6,19
    304,8
    12,00
    65
    29,51
    5
    mm
    inch
    127,0
    5,00
    279,4
    11,00
    38,1
    1,50
    177,8
    7,00
    8
    25,4
    1,00
    235,0
    9,25
    185,7
    7,31
    304,8
    12,00
    88
    39,95
    6
    mm
    inch
    152,4
    6,00
    317,5
    12,50
    41,1
    1,62
    206,2
    8,12
    12
    25,4
    1,00
    269,7
    10,62
    215,9
    8,50
    304,8
    12,00
    110
    49,94
    8
    mm
    inch
    203,2
    8,00
    381,0
    15,00
    47,8
    1,88
    260,4
    10,25
    12
    28,4
    1,12
    330,2
    13,00
    269,9
    10,63
    304,8
    12,00
    154
    69,91
    10
    mm
    inch
    254,0
    10,00
    444,5
    17,50
    53,8
    2,12
    320,5
    12,62
    16
    31,8
    1,25
    387,4
    15,25
    323,9
    12,75
    304,8
    12,00
    218
    98,97
    12
    mm
    inch
    304,8
    12,00
    520,7
    20,50
    57,2
    2,25
    374,7
    14,75
    16
    35,1
    1,38
    450,9
    17,75
    381,0
    15,00
    304,8
    12,00
    285
    129,39
    14
    mm
    inch
    355,6
    14,00
    584,2
    23,00
    60,5
    2,38
    425,5
    16,75
    20
    35,1
    1,38
    514,4
    20,25
    412,8
    16,25
    304,8
    12,00
    336
    152,54
    16
    mm
    inch
    406,4
    16,00
    647,7
    25,50
    63,5
    2,50
    482,6
    19,00
    20
    38,1
    1,50
    571,5
    22,50
    469,9
    18,50
    304,8
    12,00
    418
    189,77
    18
    mm
    inch
    457,2
    18,00
    711,2
    28,00
    66,5
    2,62
    133,4
    21,00
    24
    38,1
    1,50
    628,7
    24,75
    533,4
    21,00
    304,8
    12,00
    482
    218,82
    20
    mm
    inch
    508,0
    20,00
    774,7
    30,50
    69,6
    2,75
    587,2
    23,12
    24
    41,1
    1,62
    685,8
    27,00
    584,2
    23,00
    304,8
    12,00
    568
    257,87
    24
    mm
    inch
    609,6
    24,00
    914,4
    36,00
    76,2
    3,00
    701,5
    27,62
    24
    47,8
    1,88
    812,8
    32,00
    692,2
    27,25
    304,8
    12,00
    804
    365,01
